Lagekarte (Zeichnung) mit TTQV erstellen

Auszug aus Top25

erstellt mit Touratech QV

Eine Lagekarten kann mit der TTQV Zeichenfunktion erstellt werden.

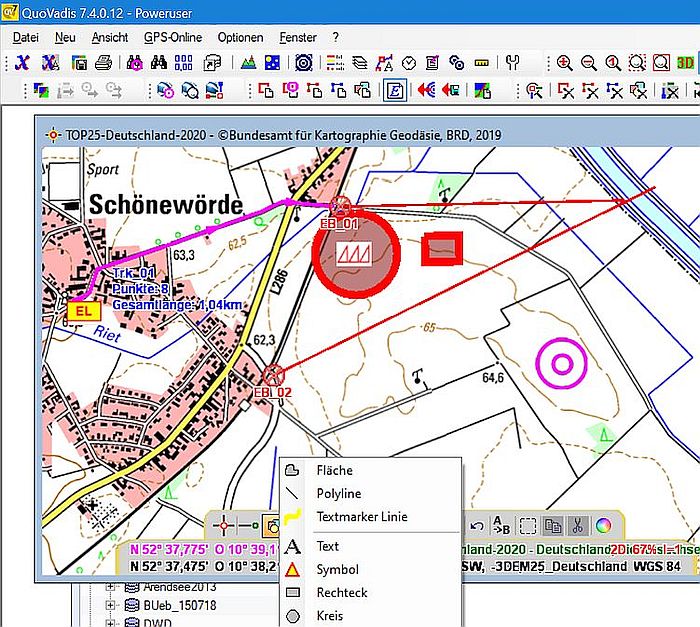

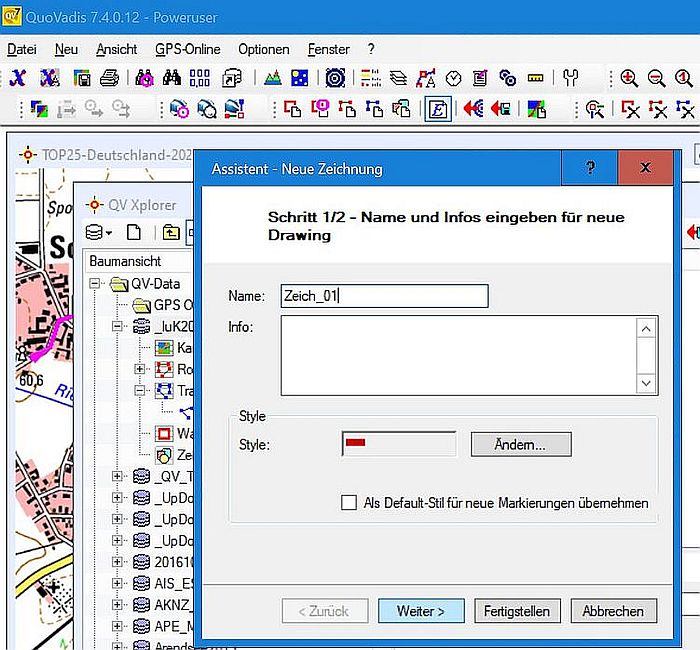

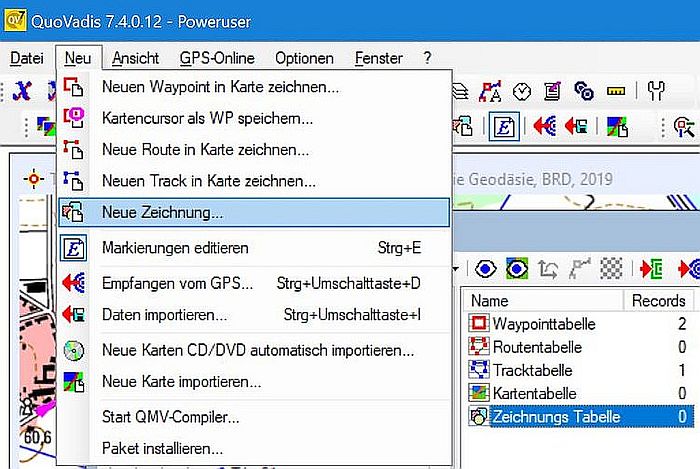

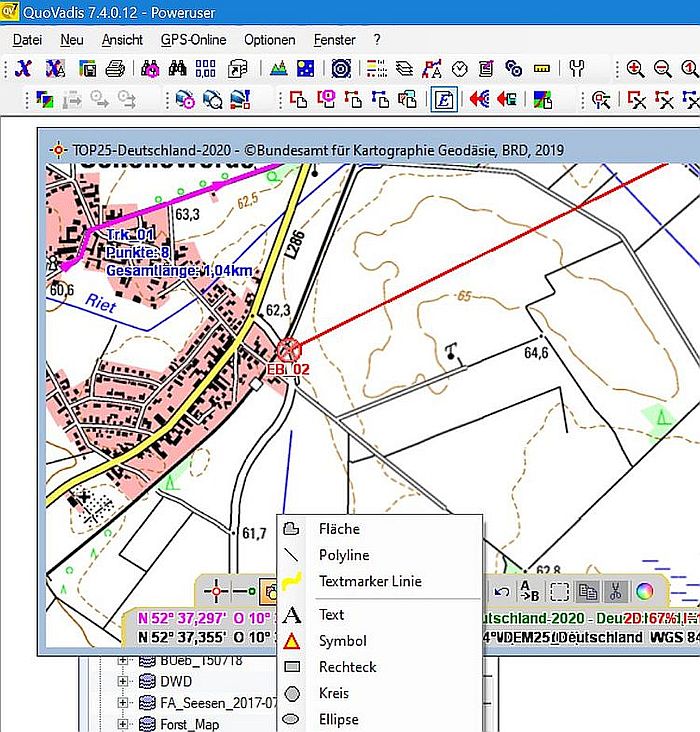

QV bietet die Möglichkeit, Zusatzinformationen in die Karte einzuzeichnen. Hierzu stehen die Zeichenfunktionen Linie, Freihandlinie, Textmarker, Rechteck, Kreis, Ellipse, Fläche und Text zur Verfügung. Farbe und Linienstärke können frei gewählt werden. Rechteck, Kreis, Ellipse, Fläche können mit Schraffuren gefüllt werden. Texte können in beliebigen Schriftarten und -größen erstellt werden. Zusatzinformationen wie Linienlänge, Flächeninhalt und Umfang von Objekten werden automatisch berechnet und gespeichert. Neue Zeichnung erstellen Wählen Sie also erst die Zeichnungstabelle aus, in der die neue Zeichnung erstellt werden soll. Starten Sie AutoNEW mit und geben Sie den Namen der neuen Zeichnung ein QV legt die Zeichnung an, wechselt in den Editiermodus und öffnet den Werkzeugkasten Zeichnung: Jetzt können Sie Zeichenfunktionen auswählen und zeichnen.
Eigene Symbole

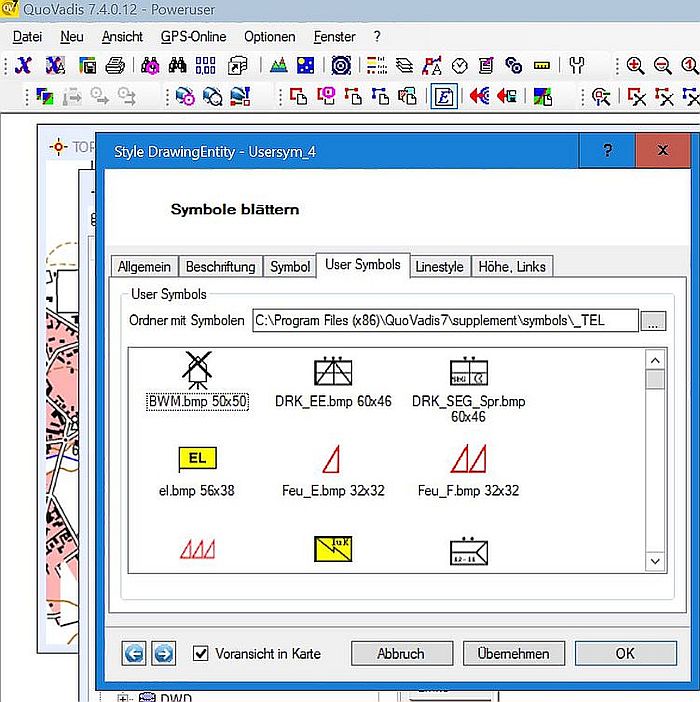

Sie haben die Möglichkeit, eigene Symbole (Taktische Zeichen) in die Karte einzutragen. Erstellen Sie einfach Ihre Symbole als BMP-Datei mit maximal 128x128 Pixeln Grösse und speichern Sie sie in einem Verzeichnis Ihrer Wahl. Klicken Sie dann auf , um den Werkzeugkasten Eigene Symbole zu öffnen. Dieser ist zunächst leer, bis auf das Symbol . Klicken Sie darauf und wählen Sie das Verzeichnis aus, in welchem Ihre Symbole gespeichert sind. QV liest nun alle Bitmaps ein und erstellt ein Icon in diesem Werkzugkasten, mit dem das Symbol dann einfach ausgewählt und in die Karte eingezeichnet werden kann.
